トリプル10！
クラス最小ボディーの高度処理浄化槽
ＦＤＲ型

５～１０
【人槽】

１～２
【㎥/日】

トリプル10

クラス最小
ボディ

省エネ

BOD
T-N SS

処理方式	嫌気濾床担体流動循環方式
水質	流入水質	放流水質
BOD	200mg/L	10mg/L以下＜除去率：95％以上＞
T-N	45mg/L	10mg/L以下
SS	160mg/L	10mg/L以下
COD	100mg/L	20mg/L以下

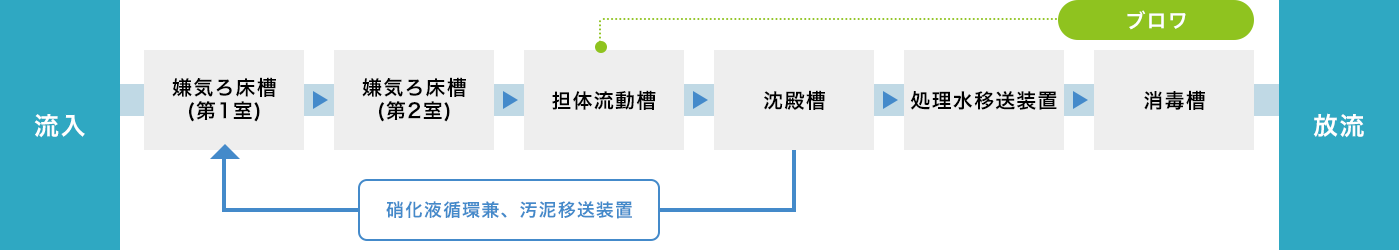

処理工程

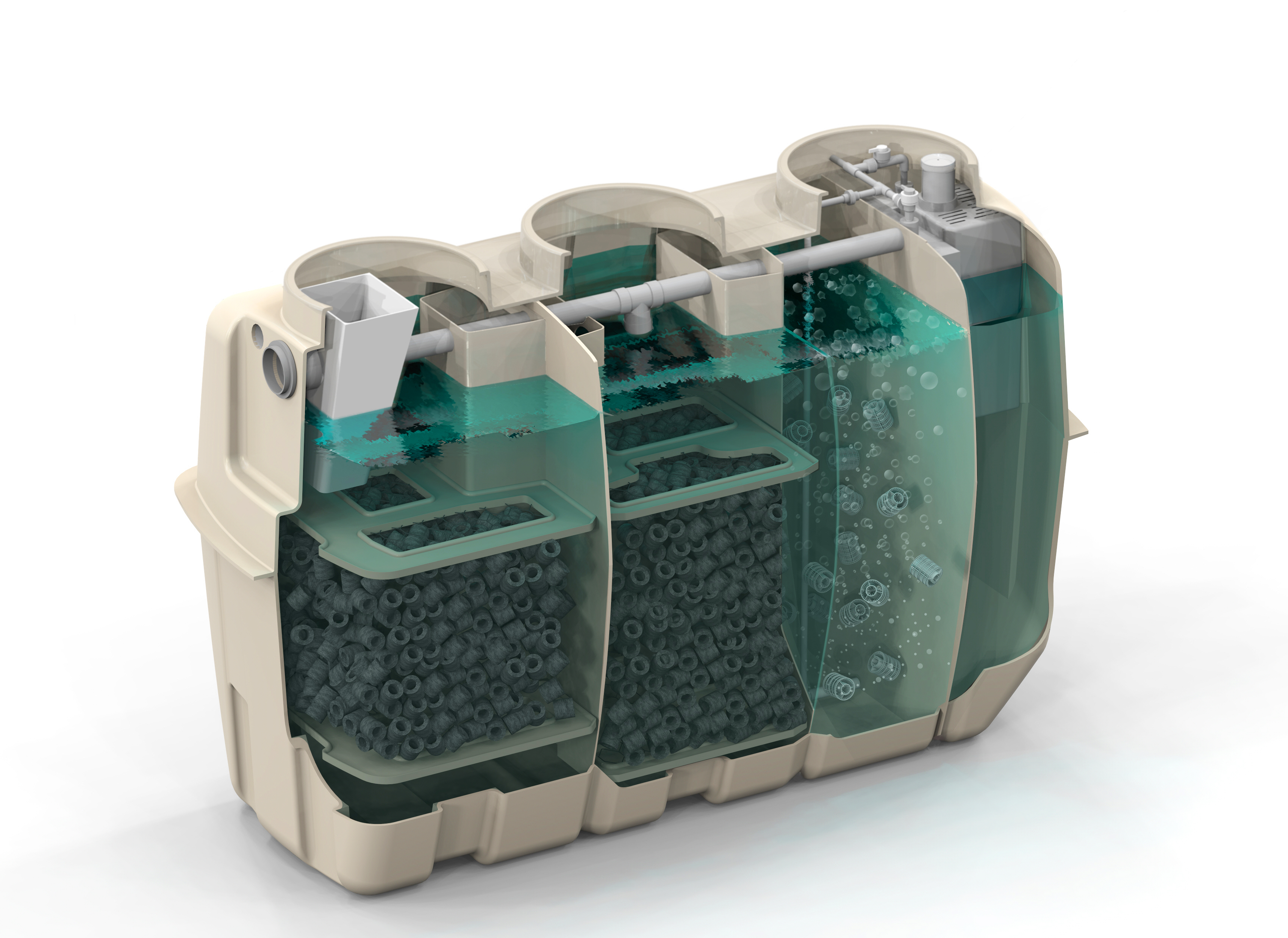

製品特徴

「クラス最小ボディーに安心性能をプラス！」

施工性にこだわったコンパクト設計で全高1,550mmを実現
堀削土量32％減で施工性アップ。（5人槽：当社従来品比）
新開発の大型担体（※1）でトリプル10を実現。
支柱レス仕様。（※2）一口ブラワで簡単施工。
浄化槽省エネ基準に準拠した低出力ブラワでランニングコストが安価。
ブラワはタイマ無し。バルブ2個のみで設定が簡単。
シンプルかつオーソドックスな処理方式の採用で、メンテナンスも容易。

※1 現在特許取得準備中
※2 総重量2t以下の駐車場および積雪1ｍ以下の地域に限る

仕様

※表は横にスクロールできます。

ブロワ
人槽			5	7	10
型式			FDR-5型	FDR-7型	FDR-10型
外槽材質			FRP	FRP	FRP
寸法[mm]	全長	自然放流	2,330	3,090	2,800
	全長	放流ポンプ槽付	2,890	3,650	3,360
	全巾		1,140	1,140	1,700
	全高（マンホール上端からの距離）		1,550 （1,580）	1,550 （1,580）	1,860 （1,890）
	流入管底（h1）（マンホール上端からの距離）		250 （280）	250 （280）	300 （330）
	放流管底（h2）（マンホール上端からの距離）		300 （330）	300 （330）	400 （430）
	流入管径		φ100	φ100	φ100
	放流管径		φ100	φ100	φ100
有効容量[m³]	嫌気ろ床槽	第１室	0.775	1.070	1.635
	嫌気ろ床槽	第２室	0.739	1.049	1.519
	担体流動槽		0.457	0.627	0.936
	沈殿槽		0.352	0.420	0.729
	消毒槽		0.023	0.023	0.023
	総容量		2.346	3.189	4.842
	風量[L/分]		60	80	100
	消費電力[W]		35	51	95
	口径[A]		13	13	13
本体重量[kg]			230	290	560
定価[円]	自然放流		800,000	1,080,000	1,580,000
	放流ポンプ槽付		1,050,000	1,330,000	1,830,000
