TOP 事業紹介 製品検索 FDN14~50Ⅳ型

新たなECO浄化槽
トリプル10!
中型高度処理浄化槽

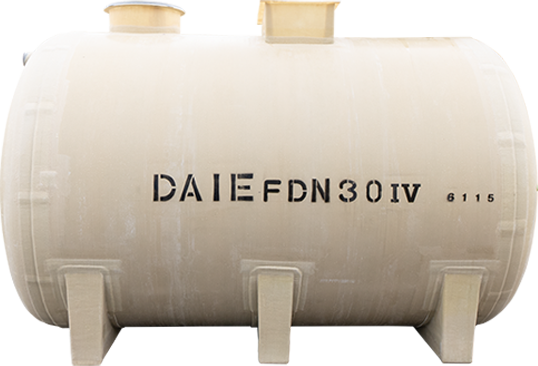

FDN 14~50Ⅳ 型
14~50
【人槽】
2.8~10
【㎥/日】
トリプル10
BOD
T-N  SS
優れた
流量調整機構
ロングセラー
※表は横にスクロールできます。

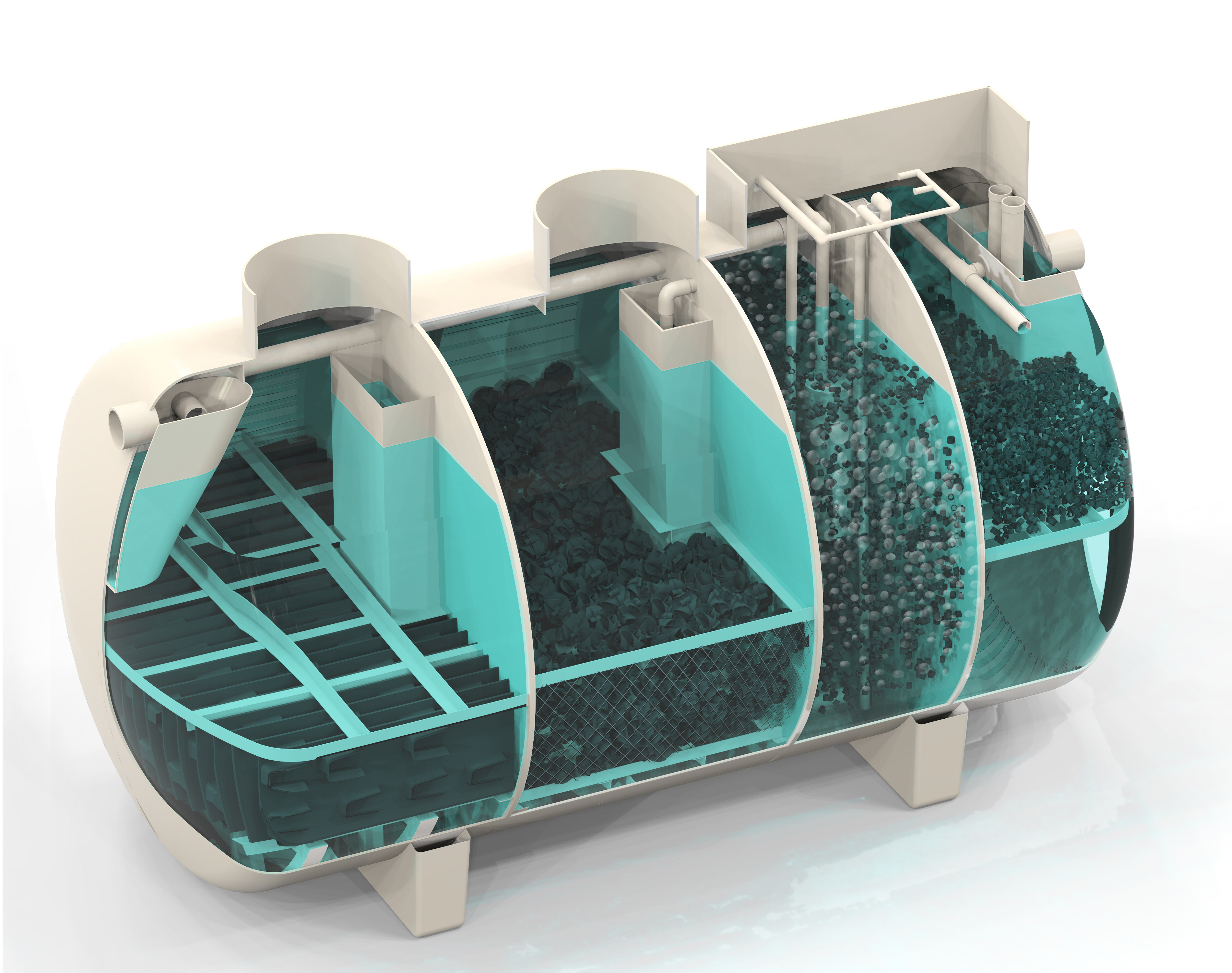

処理方式 流量調整に嫌気ろ床、
担体流動ばっ気及び沈殿ろ過を組み合わせた方式
水質 流入水質 放流水質
BOD 200mg/L
10mg/L以下
<除去率:95%以上>
T-N 50mg/L 10mg/L以下
SS 250mg/L 10mg/L以下

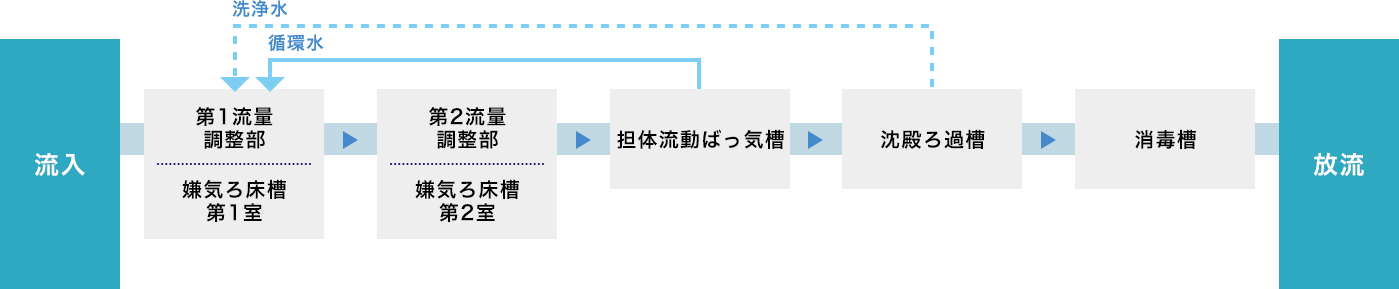

処理工程
製品特徴
  • 優れた流量調整機構
  • 大きな流量調整部
  • 高いBOD除去と高い硝化性能
  • 高いSS除去性能
  • 安定した窒素除去性能
  • 簡便な移送・循環水量調整
仕様
※表は横にスクロールできます。
人槽 14人槽 18人槽 21人槽 25人槽 28人槽 30人槽 35人槽 40人槽 45人槽 50人槽
型式 FDN14Ⅳ FDN18Ⅳ FDN21Ⅳ FDN25Ⅳ FDN28Ⅳ FDN30Ⅳ FDN35Ⅳ FDN40Ⅳ FDN45Ⅳ FDN50Ⅳ
寸法 全長[mm] 3,880 4,300 4,700 5,200 5,700 4,400 4,850 5,300 5,750 6,300
幅[mm] 2,000 2,500
全高[mm] 2,290 2,800
流入管底[mm] 500 600
放流管底[mm] 670 770
流入・放流管径[mm] φ125 φ125
本体重量
1,100 1,300 1,400 1,500 1,700 1,500 1,700 1,800 2,000 2,200
各槽容量表
流量調整部 1.721 2.051 2.278 2.553 2.813 3.333 3.750 4.128 4.640 5.071
嫌気ろ床槽 第一室 2.604 3.180 3.541 3.901 4.310 4.748 5.339 5.893 6.594 7.185
第二室 2.691 3.124 3.461 3.941 4.326 4.653 5.244 5.908 6.499 7.127
担体流動ばっ気槽 1.802 1.802 2.106 2.522 2.827 3.015 3.575 4.092 4.523 5.040
沈殿濾過槽 1.423 1.423 1.423 1.423 1.551 2.196 2.196 2.196 2.196 2.430
消毒槽 0.062 0.062 0.062 0.062 0.062 0.123 0.123 0.123 0.123 0.123
総容量[m³] 8.582 9.591 10.593 11.849 13.076 14.735 16.477 18.212 19.935 21.905
マンホール φ600 2 3 3 3 3 1 2 2 2 2
角蓋 540 x 1145 1 1 1 1 1 2 2 2 1 1
850 x 1400 ー ー ー ー ー ー ー ー 1 1
送風機
送風量[L/分] ばっ気用 120 150 200 200 250 250 300 350 400 400
逆洗用 60 60 60 60 60 100 100 100 100 100
移送循環用 30 30 40 40 60 60 60 60 80 80
操作盤 AC100V 50 / 60Hz パワーカット、タイマ付き
定価[円] 自然放流 4,000,000 4,750,000 4,920,000 5,380,000 5,890,000 6,100,000 6,810,000 7,250,000 7,740,000 8,030,000
放流ポンプ槽付 4,298,000 5,048,000 5,218,000 5,678,000 6,188,000 6,398,000 7,108,000 7,548,000 8,038,000 8,328,000
